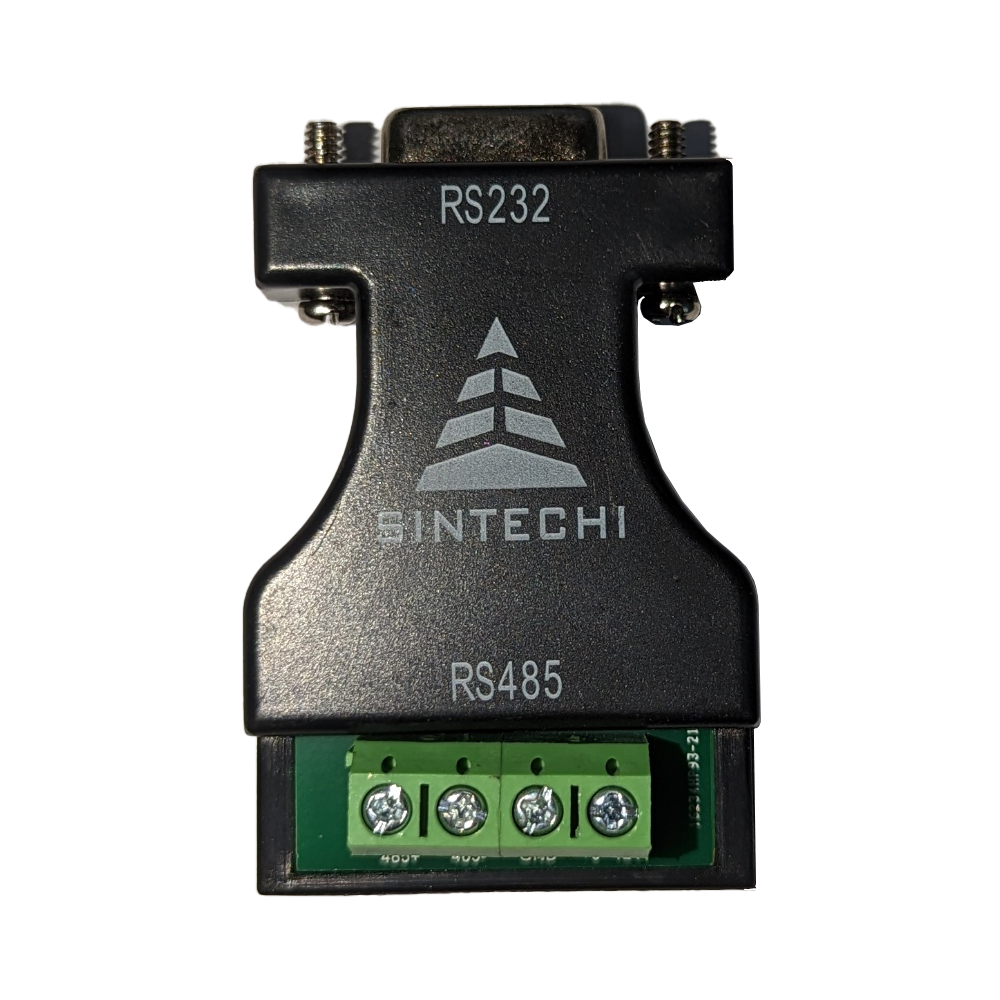

RS232轉485(一體成型) (編號:5303260204851)

為了在電腦、外部設備或智能儀器的各種標準系列端口之間進行通信，我們必須先對這些信號進行轉換。 該轉換器兼容 RS-232C 和 RS-485 標準。 它能夠將RS-232信號轉換為RS-485平衡差分信號，並將通信距離延長至1.2km。 它是被動的，不需要外部電源。 它使用特定的泵從 RS-232 信號（RTS、DTR、TXD）中獲取能量，而無需初始化 RS-232 系列接口。 內部收發器和特定電路自動控制數據流方向而不是握手信號（例如 RTS、DTR 等）。 在 RS-232 半雙工模式下工作時，軟件在 RS-485 下保持相同的功能，沒有任何變化。 300-115200bps的傳輸速率可應用於主機、主機及其外部設備之間，形成點對點、點對多點的網絡。 廣泛應用於工業自動化、門禁、一卡通、停車場、ATM、公交收費、餐飲售罄、員工考勤管理、高速公路收費站等。

產品特點

1. 接口：兼容EINTIA RS-232C標準和RS-485標準。

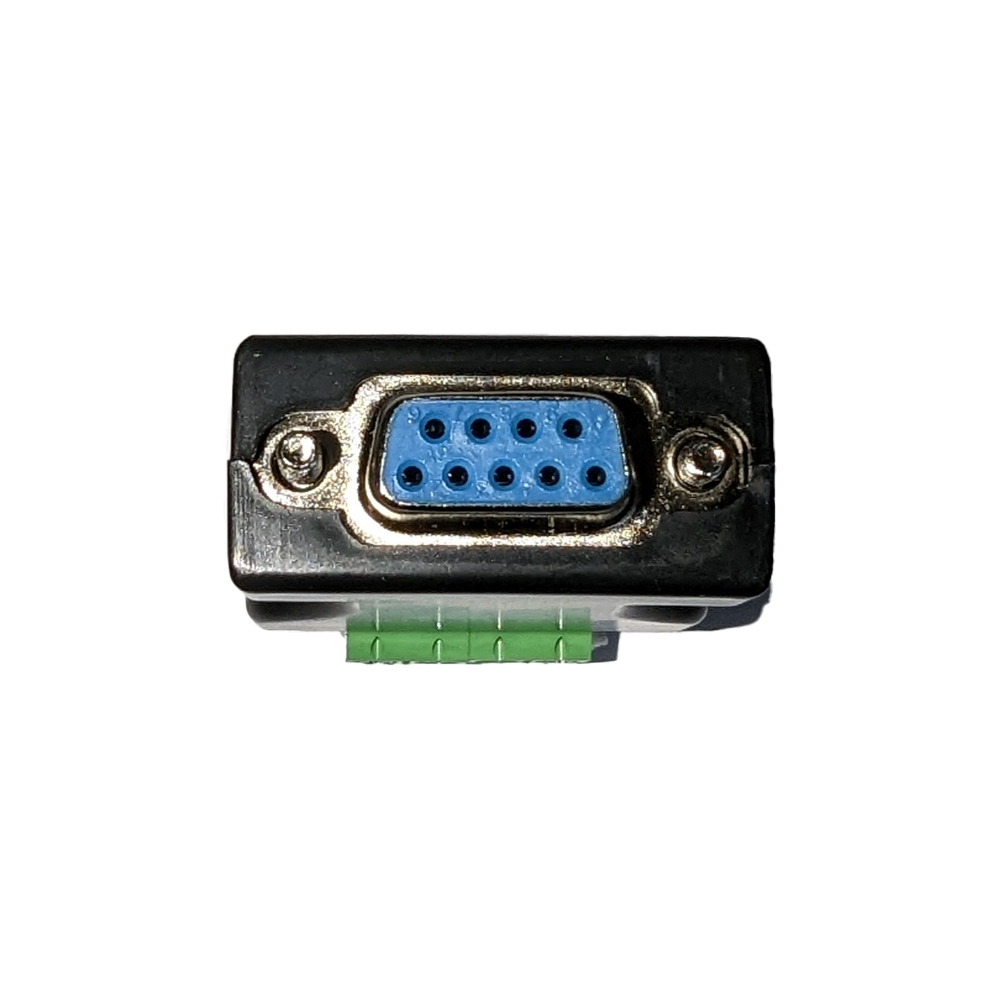

2. 電子接口：RS-232側面是DB9母頭（孔型）連接器。 RS-485 的側面是一個 DB9 公頭（針型）連接器，帶有連接板。
3. 喚醒模式：異步。 半雙工，差分傳輸。
4. 傳輸介質：雙絞線或屏蔽雙絞線（STP）。
5. 傳輸速率：300-115200bps。
6. 機械尺寸：95mm*33mm*17mm
7. 工作環境：0-70t（H/S/C型），-20-85t（I型）。 相對濕度 5% 至 95%。
8. 傳輸距離：1200m（RS-485）、5m（RS-232）。

備註： 此定義在 DTE 模式下，引腳 2 和引腳 3 在 DCE 模式下必須調換。

R2-485連接器定義：

硬件安裝及應用

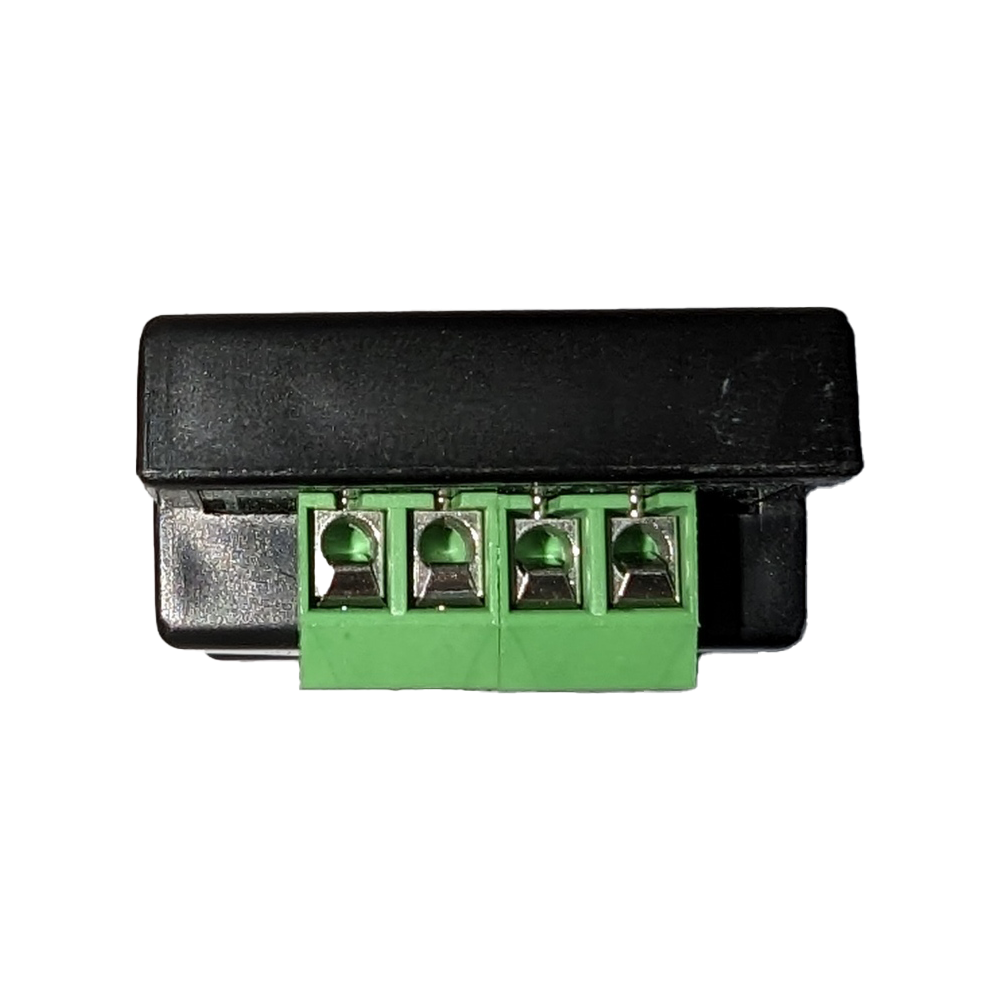

該轉換器使用傳統的 DB9/Female 和 DB9/Male 連接器。 輸出連接板有四極。 您可以使用雙絞線 (TP) 或屏蔽雙絞線 (STP)，輕鬆組裝或拆卸。 “D+/A”為正信號，“D-/B”為負信號，“+5V/+12V”為需要時外接電源輸入，“GND”為公共地線。 通信至少需要 2 個連接（D+/A、D-/B）。 將相同極性的信號連接在一起。 如果您使用 STP，“GND”信號也必須連接。

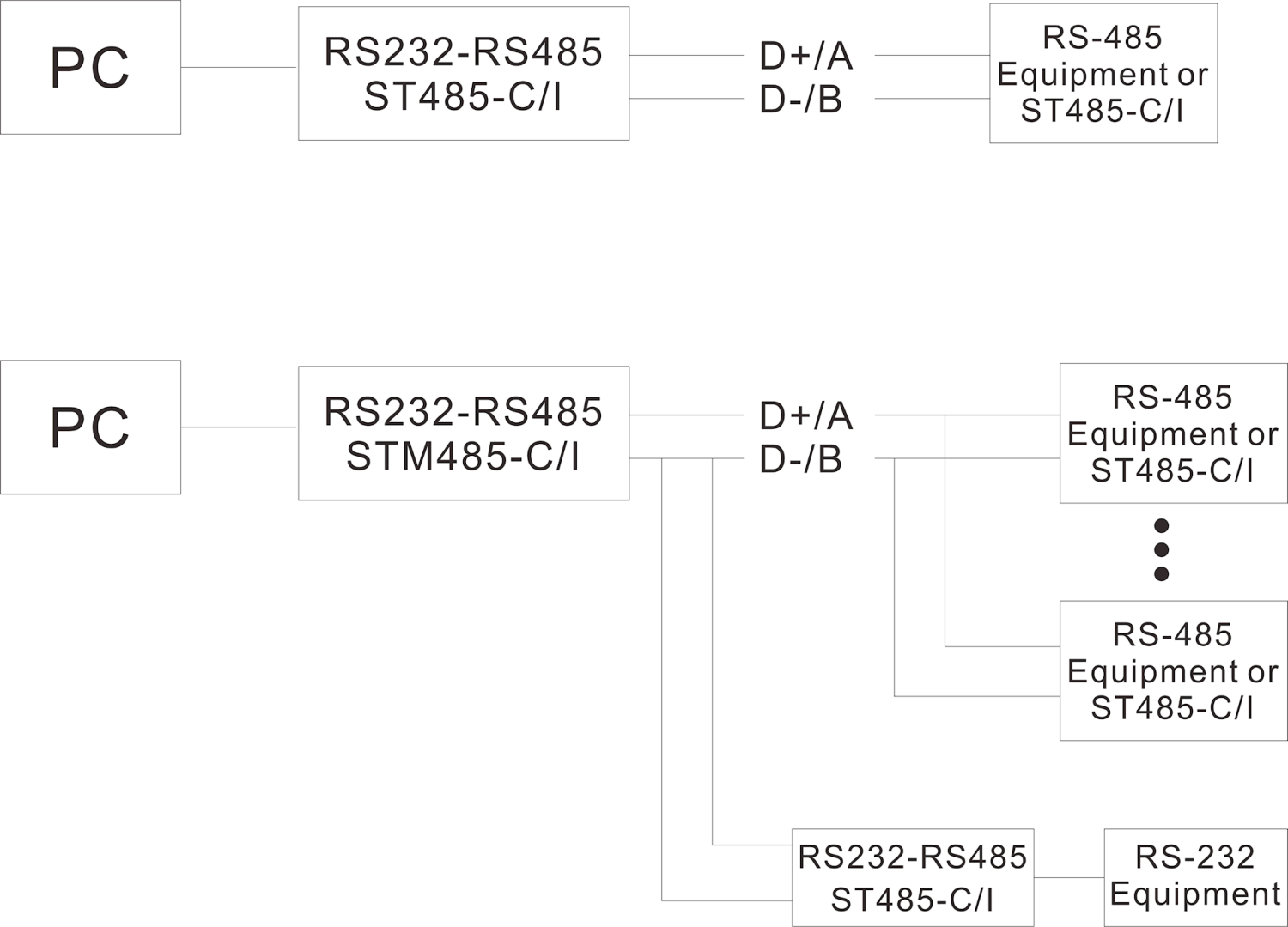

該轉換器支持以下兩種通信模式：

1. 點對點，2 線，半雙工。
2. 點對多點，2線，半雙工。 該轉換器工作在網絡末端時，需要加裝終端電阻（一般為120Q，1/4W），以防止信號反射和干擾。
