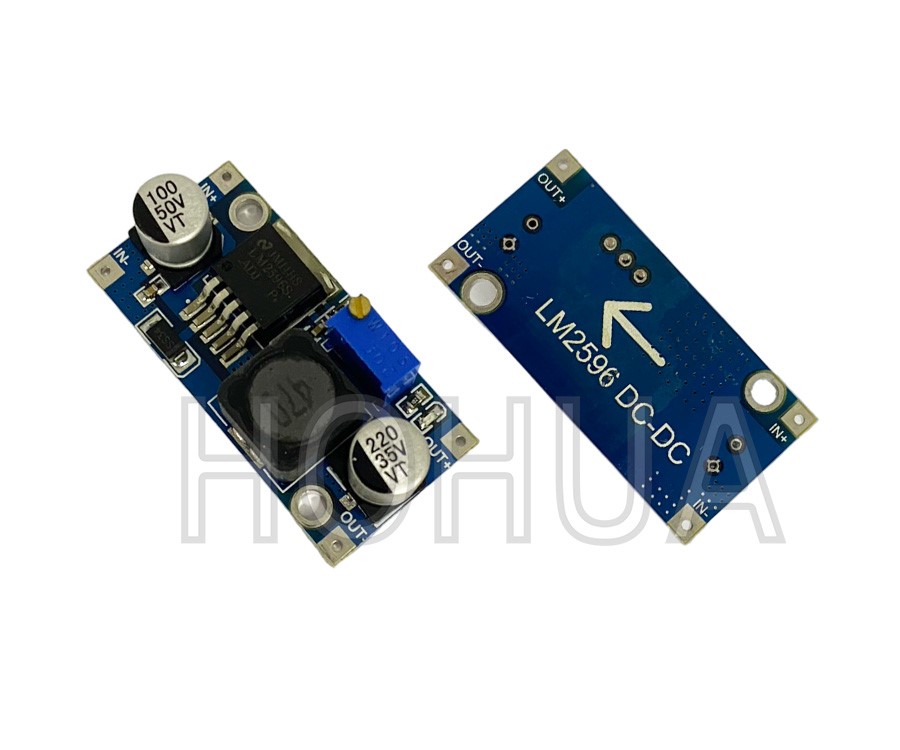

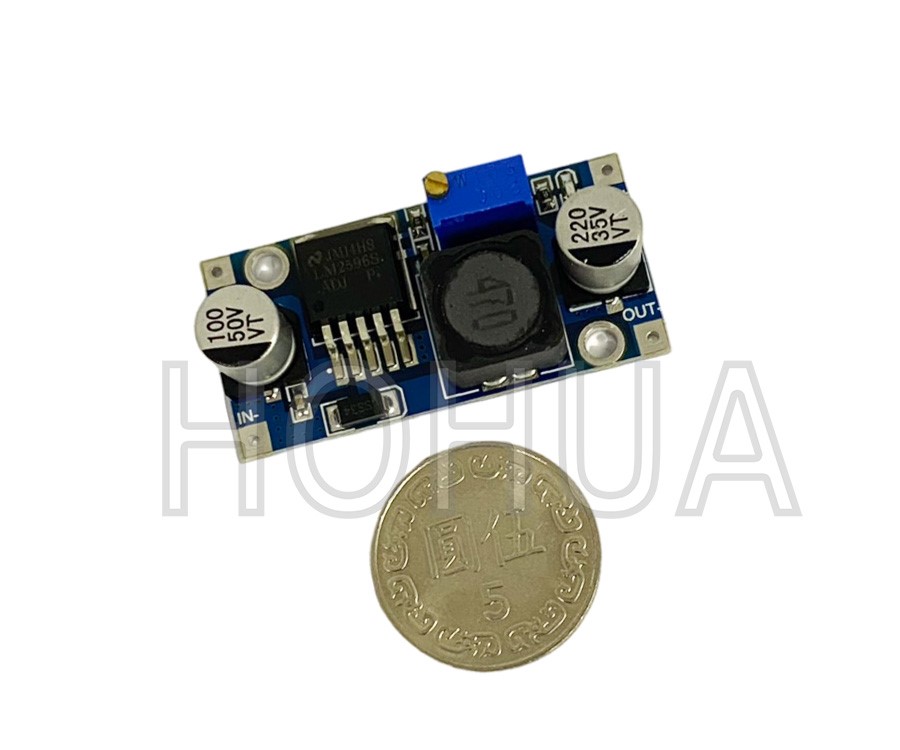

DC-DC降壓模組2596 ( 入3.2~40V 出1.25~35V 2A ) (編號:9010100000726)

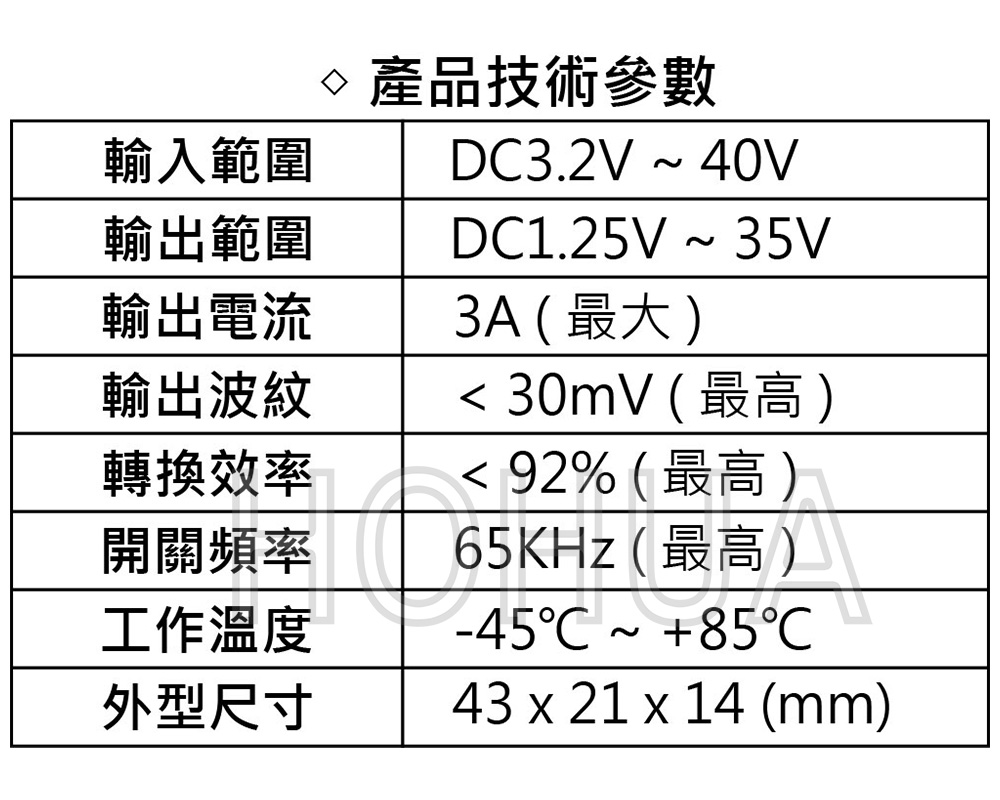

▪ 輸入 : DC3.2V ~ 40V
▪ 輸出 : DC1.25V ~ 35V
▪ 輸出電流 : 3A ( 最大 )

★所有產品樣式與顏色以實品為準，歡迎至門市參觀選購

$50

購買數量

加入至追蹤清單

分享到

⁕ 使用方式 :

焊接，直接將電源線焊在輸入(輸出)端口。

焊插針，可以通過引線插入插針或者插在電路板上使用，又或者加引腳後直接焊接在PCB上。

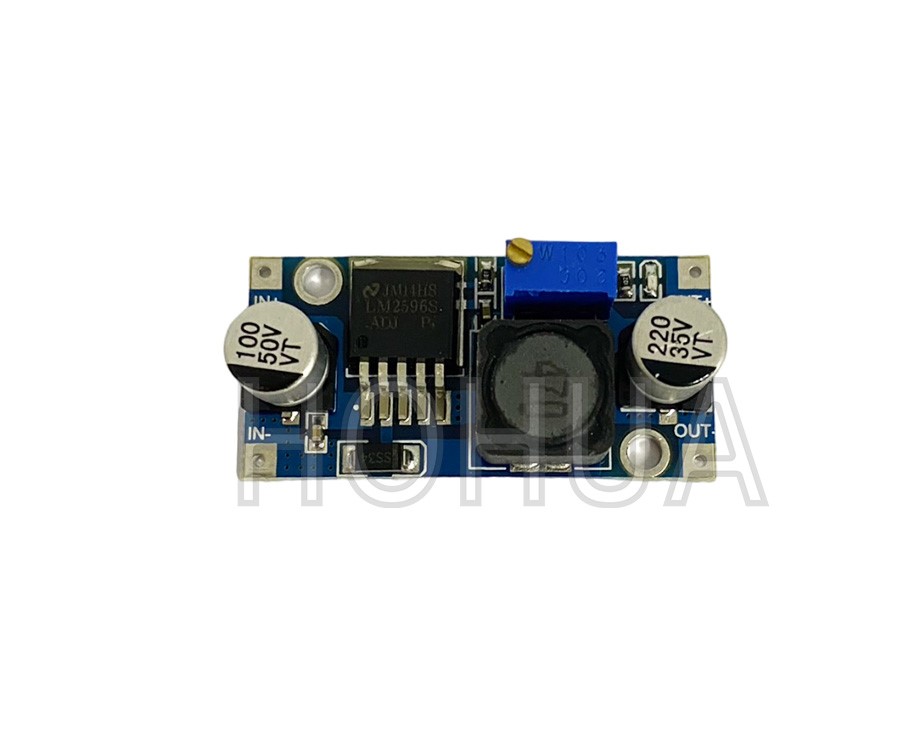

IN+ 輸入正極

IN- 輸入負極

OUT+ 輸出正極

IN- 輸出負極

務必正確焊接，否則將會導致模組損壞。

⁕ 注意事項 : 長時間工作建議在2.5A以內的電流使用；

降壓模組輸入的電壓必須比要輸出的電壓高1.5V以上。

⁕ 電壓調節 : 接入電源 ( DC3.2V ~40V )，調整藍色可變電阻旋鈕並用電錶監測輸出電壓達到需要電壓為止。

⁕ 本模組無輸出短路保護，如長時間輸出短路，將會導致模組損壞。
