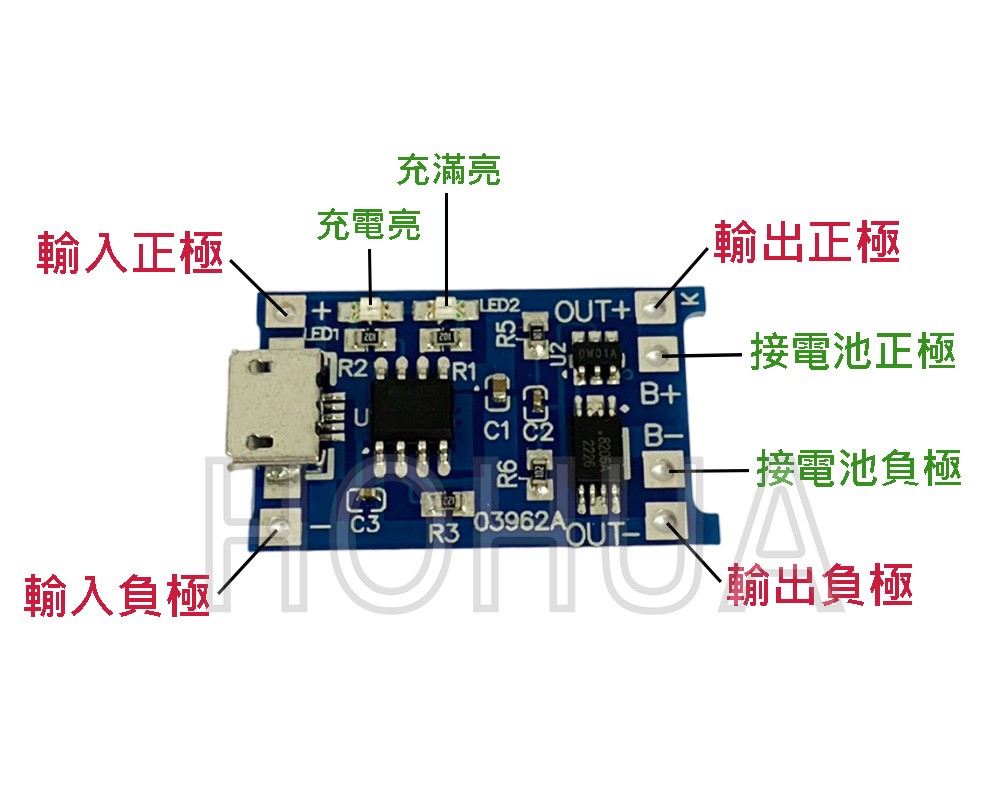

MICRO USB 母座及其旁邊+-焊點為電源輸入端，輸入5V。
B+接鋰電池的正極，B-接鋰電池的負極。
OUT+OUT-接負載，如接移動升壓板正負極或其他的負載。
接好電池B+B-，插入手機充電器到USB母座。
⁕ 注意事項 : 第一次接入電池時可能OUT+OUT-之間無電壓輸出，這時接入5V電壓充一下電就可以啟動保護電路，
電池從B+B-上斷開再接上也需要充一下電啟動保護電路。
當使用手機充電器做輸入時注意要能輸出1A以上，不然可能不能正常充電。
◈ 輸入輸出正負極時務必正確焊接，否則將會導致模組損壞。
