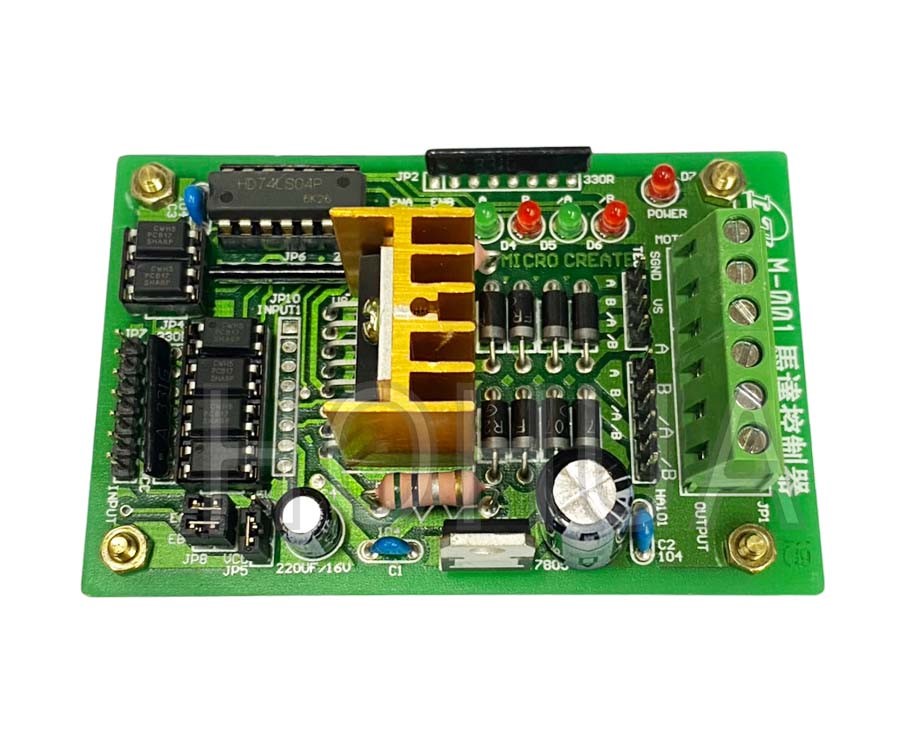

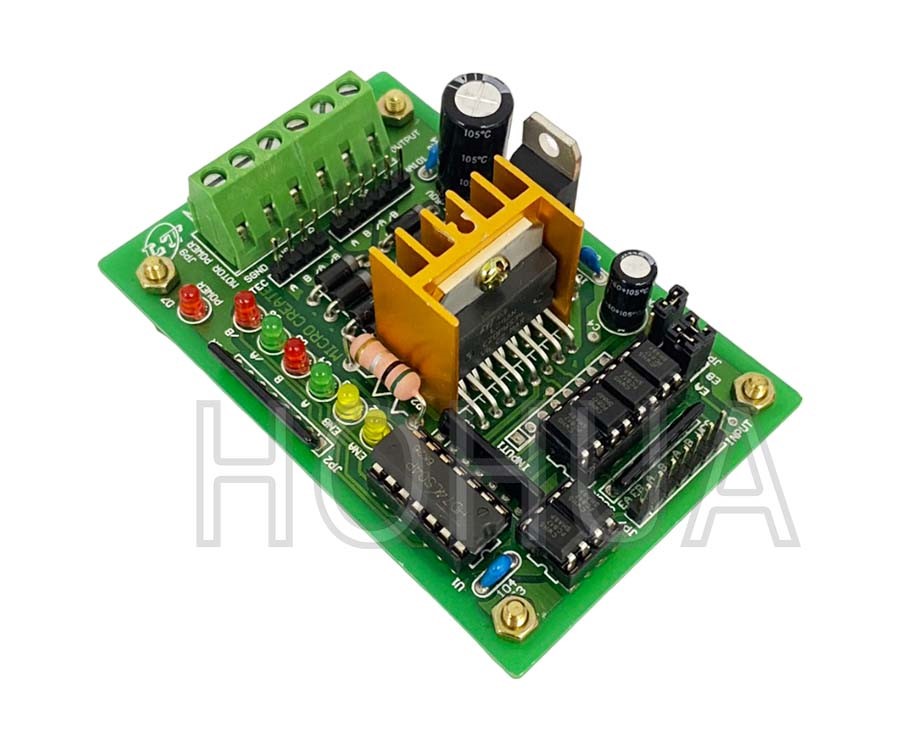

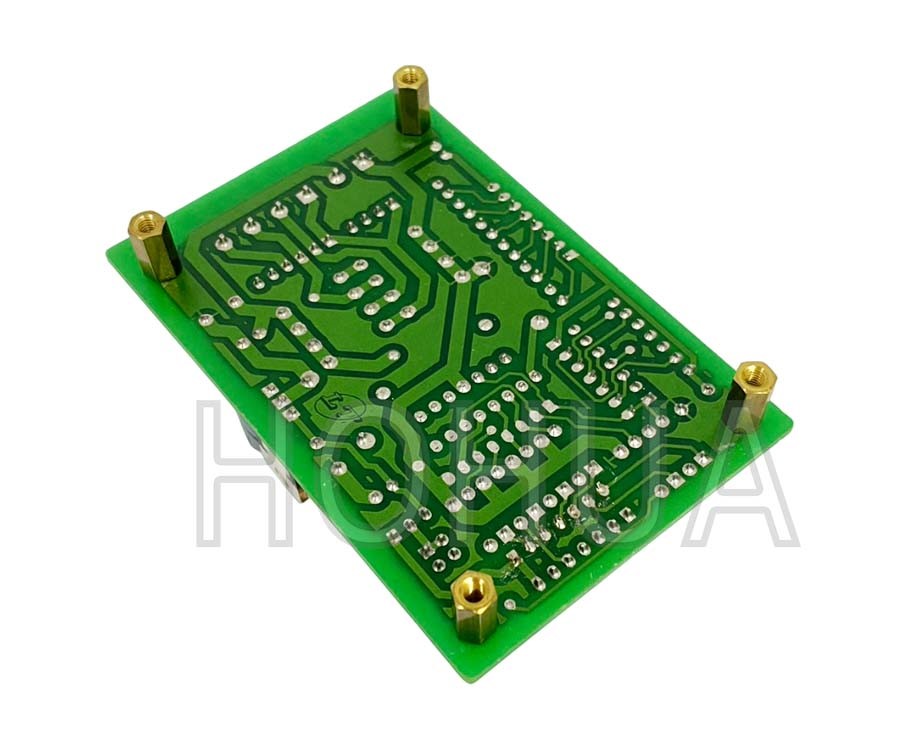

步進馬達控制器 ( M-001 ) (編號:9002001200054)

★所有產品樣式與顏色以實品為準，歡迎至門市參觀選購

$525

購買數量

加入至追蹤清單

分享到

⁕ 規格 :

1. 驅動晶片 : L298N 雙H橋式直流電機驅動晶片

2. 驅動部分端子供電範圍 VS : +5.3V ~ +35V

3. 驅動部分峰值電流 : 2A

4. 邏輯部分端子供電範圍 Vss : +5V ~ +7V ( 可從板內取電壓+5V )

5. 邏輯部分工作電流範圍 : 0 ~ 30mA

6. 控制信號輸入電壓範圍 :

低電平 : -0.3V ⪯ Vin ⪯ 1.5V

高電平 : 2.3V ⪯ Vin ⪯ Vss

7. 始能信號輸入電壓範圍 :

低電壓 : -0.3V ⪯ Vin ⪯ 1.5V ( 控制信號無效 )

高電壓 : 2.3V ⪯ Vin ⪯ Vss ( 控制信號有效 )

8. 最大功耗 : 20W ( 溫度 T=75℃時 )

9. 存儲溫度 : -25℃ ~ +130℃

10. 驅動板尺寸 : 81 x 53 x 28.6 mm (散熱片高度)
